一、产品概述
核心功能
HY M1021 100MHz恒温晶振模块是一款低成本SC切晶振，提供稳定的100MHz正弦波输出。
适用场景
通信设备中的时钟同步
雷达系统的频率基准
测试测量仪器的标准频率源
电子对抗设备的频率参考
技术亮点
高频率输出：加电30分钟后频偏≤±0.3ppm
低相位噪声：1kHz处≤-140dBc/Hz
小尺寸轻量化：便于集成
二、产品特点
技术优势
高稳定性：采用恒温控制技术，确保频率稳定输出
低噪声：优异的相位噪声性能，减少信号干扰
易调节：多圈电位器实现频率微调
双路输出：提供两路独立的100MHz SMA接口输出
用户价值
降低系统设计复杂度，提高整体性能
减少外部干扰，提升信号质量
灵活调节频率，满足不同应用需求
小型化设计，节省空间，便于安装
三、技术指标
功能输出A
输出信号
100MHz正弦波，幅度两路+15dBm（50Ω负载）
信号稳定度
相位噪声
功能输出B
输出信号
同功能输出A
频率稳定度
相位噪声
同功能输出A
授时精度
不直接涉及授时，但高稳定度频率输出可间接支持高精度时间同步
扩展功能
频率微调功能，通过多圈电位器实现
四、物理及环境参数
设备尺寸
73×65×102mm
设备重量
0.38Kg
接口布局
SMA接口双路输出，供电接口3.5mm
安装方式
标准安装孔设计，便于固定
工作温度
0℃～+40℃
存贮温度
-40℃～+85℃
湿度
95％无冷凝
功耗
≤3W @25℃；≤5.5W @-30℃
五、标准配置
标准配置
HY M1021 100MHz恒温晶振模块主体
3.5mm供电线缆
使用说明书
可选配件
备用SMA连接器
延长保修服务
定制化频率微调工具
附图一：相位噪声实测结果（左路）
附图二：相位噪声实测结果（右路）

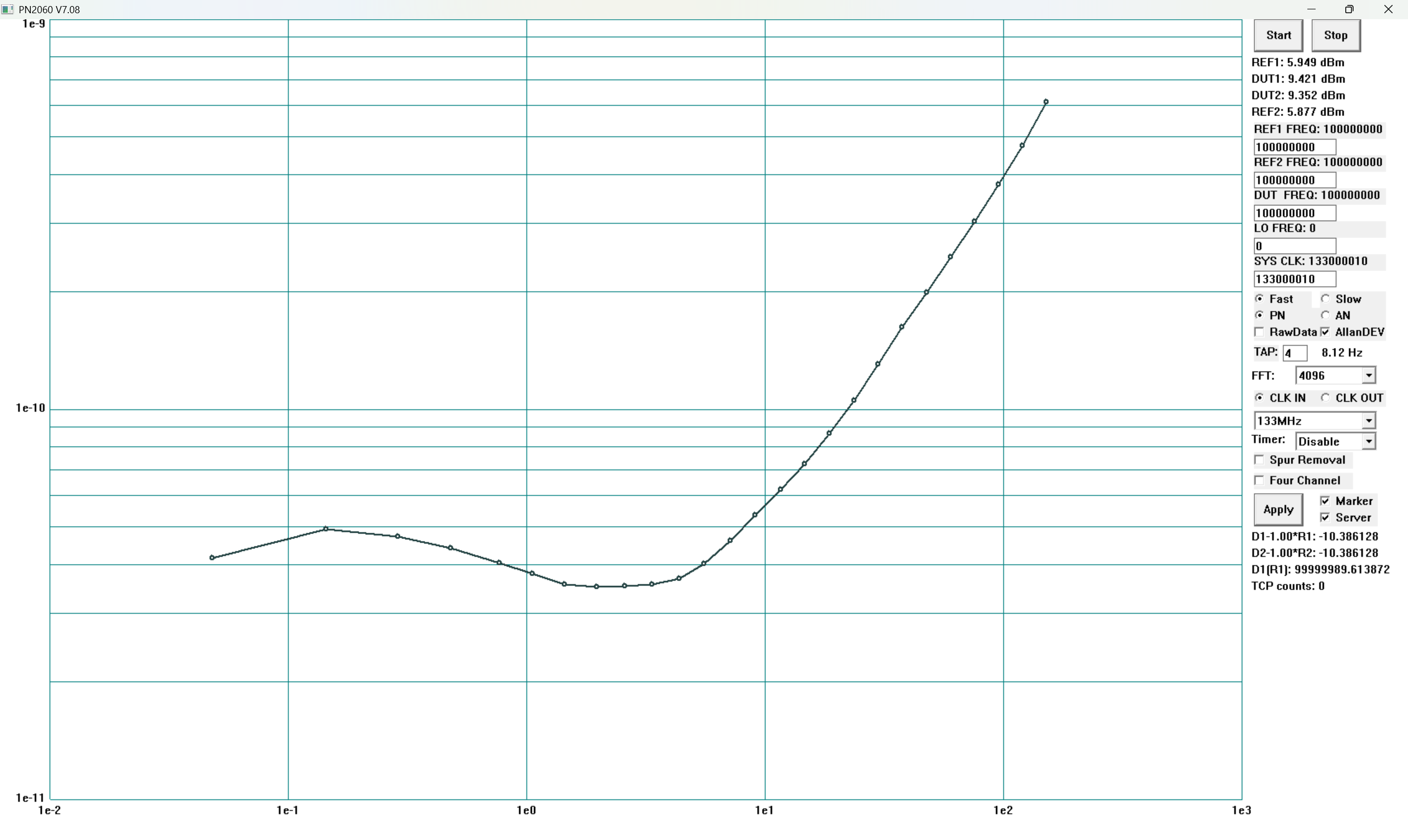

附图三：稳定度实测结果
